第 2 章 光と物質の二重性 — de Broglie 波と実験的確認¶
前回までのあらすじ:
第 1 章では、古典物理学が直面した 3 つの危機——黒体輻射・光電効果・原子の安定性——を見た。Planck の量子仮説 \(E = h\nu\) と Einstein の光量子仮説により、光が「波であると同時に粒子でもある」という革命的な描像が浮上した。光子のエネルギーが \(E = h\nu\) であることが確立された。本章ではまず、光子は質量ゼロの粒子であるから \(E = pc\) が成り立ち \(p = h/\lambda\) が導かれることを確認し、Compton 散乱を通じて光子の運動量が実験的に確認されたことを見たのち、de Broglie の物質波仮説へと進む。
この章のゴール
- 光に始まった「粒子性と波動性の共存」を物質粒子にまで拡張する
- de Broglie の物質波仮説 \(\lambda = h/p\) を動機づけ、Davisson-Germer 実験と電子線回折による実験的確認を追い、「粒子と波の統一的な記述」が必要であることを明確にする
- さらに、de Broglie の関係式が不確定性原理の根源であること、そしてそれが原子の安定性を説明する鍵であることを示す
- これにより、古典的な「波か粒子か」の二項対立を超える新しい枠組みの必要性を実感する
2.1 Compton 散乱 — 光子の運動量は「本物」か¶
🟡 リナ: 前の章で、Einstein の光量子仮説から光子のエネルギー \(E = h\nu\) を導いたわね。ここで一つ、光子の運動量について考えてみましょう。光子は質量ゼロの粒子よ。質量ゼロの粒子のエネルギーと運動量の関係は \(E = pc\) になる——これは後ほど特殊相対論の式 \(E^2 = (pc)^2 + (mc^2)^2\) に \(m = 0\) を代入して確認するわ。でも実は、\(E = h\nu\) と波の基本関係 \(c = \lambda\nu\)（光速 = 波長 × 振動数）を組み合わせるだけでも同じ結果が出るの。\(p = E/c = h\nu/c = h\nu/(\lambda\nu) = h/\lambda\)。つまり光子の運動量は \(p = h/\lambda\) になる。でも、ここで一つ確認しておきたいことがあるの。光子が運動量を持つということは、何かにぶつかったら運動量を受け渡すはずよね？
🔵 カイ: ビリヤードの球がぶつかったときみたいに？
🟡 リナ: そう、まさにそのイメージ。もし光が本当に運動量 \(p = h/\lambda\) を持つ粒子として振る舞うなら、電子に光をぶつけたとき、エネルギーと運動量の保存則に従って散乱するはず。これを実験で確認したのが Compton (コンプトン) よ。1923 年のことね。つまり、光電効果が「光子のエネルギーは本物」を示したのに対して、Compton 散乱は「光子の運動量も本物」を示す実験なの。
⚪ メイ: なるほど、エネルギーの実在性と運動量の実在性が、別々の実験で確認されたということね。
🟡 リナ: その通り。実験の設定を説明するわね。
実験の設定¶
🟡 リナ: X 線（波長 \(\lambda\) の光）を静止している電子に当てる。散乱後の X 線の波長 \(\lambda'\) を測定する。古典的な波の理論では、散乱前後で波長は変わらないはず——波が電子を揺らして、同じ振動数で再放射するだけだから。
🔵 カイ: でも実験では変わったんですか？
🟡 リナ: 変わった。しかも、散乱角 \(\theta\)（X 線が曲がった角度）によって波長の変化量が系統的に変わるの。これは「光が粒子として電子と衝突した」と考えれば自然に説明できる。図 2.1「Compton 散乱の模式図」 を見てちょうだい。

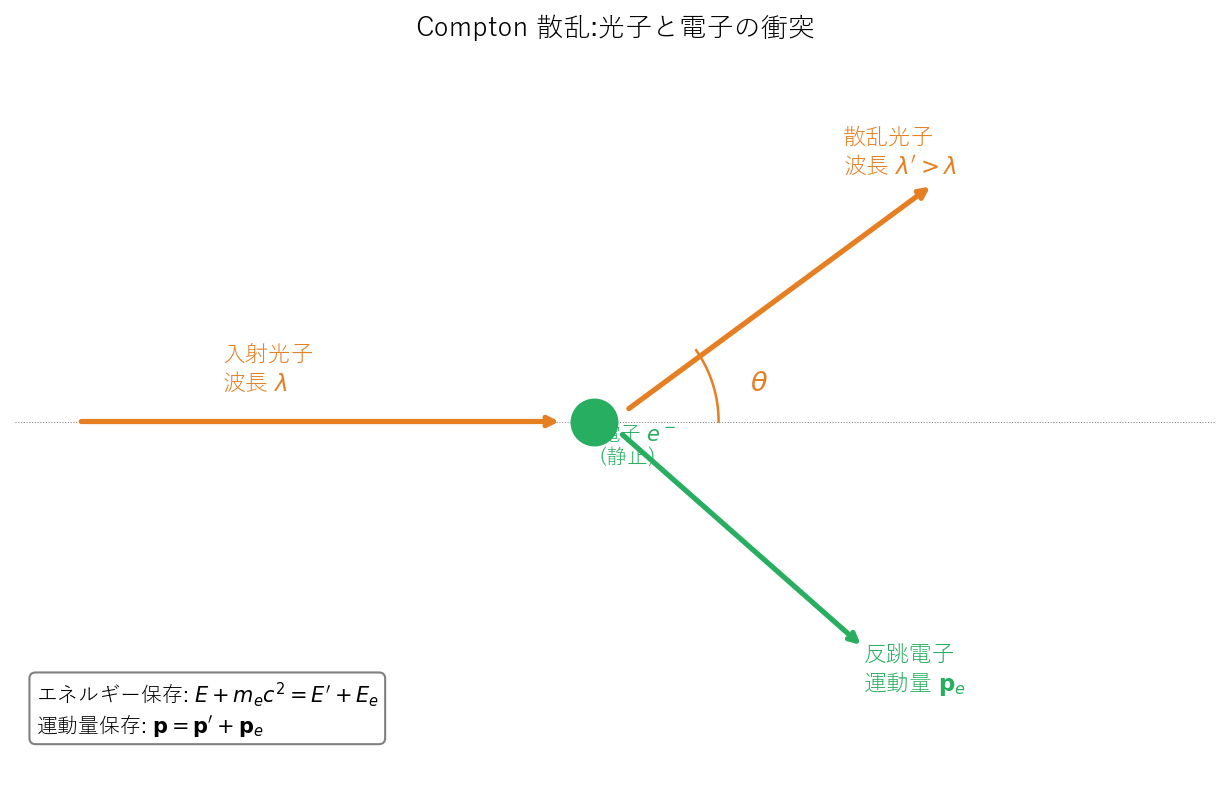

図 2.1: Compton 散乱の模式図。波長 \(\lambda\) の光子が静止電子に衝突し、散乱光子（波長 \(\lambda' > \lambda\)）と反跳電子が生成される。エネルギーと運動量が保存されることから、散乱角 \(\theta\) と波長変化の関係が決まる。
運動量保存からの導出¶
🟡 リナ: 光子を運動量 \(p = h/\lambda\) の粒子だと思って、エネルギー保存と運動量保存を書き下してみましょう。入射光子の運動量を \(\mathbf{p}\)、散乱後の光子の運動量を \(\mathbf{p}'\)、反跳電子の運動量を \(\mathbf{p}_e\) とする。 🟡 リナ: まずエネルギー保存。ここで一つ、特殊相対論の結果を使う必要があるの。なぜかというと、X 線光子のエネルギーは電子の静止エネルギー \(m_e c^2 \approx 0.511\) MeV に対して無視できない大きさ（数十 keV、つまり静止エネルギーの数パーセント以上）になりうるため、反跳電子がかなりの速度まで加速されるの。そのような高速の粒子では、高校で習う \(E = \frac{1}{2}mv^2\) では不正確になる。正しくは、特殊相対論によれば質量 \(m\)、運動量 \(p\) の粒子のエネルギーは
で与えられる。これは Einstein の特殊相対論から導かれる式で、「静止しているだけでも質量に応じたエネルギー \(mc^2\) を持ち、動いていればさらに運動量 \(p\) に応じたエネルギーが加わる」ということをピタゴラスの定理のような形で表しているの。導出は特殊相対論の範囲だから今は「正しい結果」として受け入れてね。
🔵 カイ: ピタゴラスの定理みたいに、直角三角形の斜辺が全エネルギーで、2 辺が \(pc\) と \(mc^2\) ってことですか？
🟡 リナ: そうそう、いいイメージね。質量ゼロ（\(m = 0\)）を代入すると \(E = pc\) になる——光子のエネルギーと運動量を結ぶ基本的な関係式よ。つまりこの式は、光子も含めたすべての粒子に成り立つ一般的な関係なの。ちなみに、粒子の速度が光速に比べて十分遅い場合（\(p \ll mc\)）、\((pc)^2\) は \((mc^2)^2\) に比べて小さいから、\(E^2 = (mc^2)^2 + (pc)^2\) を \((mc^2)^2\) でくくると \(E = mc^2\sqrt{1 + (p/(mc))^2}\) と書ける。ここで \(x = (p/(mc))^2 \ll 1\) として \(\sqrt{1+x} \approx 1 + x/2\) の近似を使うと、\(E \approx mc^2\bigl(1 + \frac{1}{2}(p/(mc))^2\bigr) = mc^2 + \frac{p^2}{2m}\) となる。低速では \(p \approx mv\) だから、これを代入すれば \(E \approx mc^2 + \frac{1}{2}mv^2\)（静止エネルギー＋運動エネルギー）で、高校物理と矛盾しないわ。ここで使った \(\sqrt{1+x} \approx 1 + x/2\)（\(x \ll 1\) のとき）は接線近似よ。これは高校数学で習う微分の考え方から来ているの。\(f(x) = \sqrt{1+x}\) の \(x = 0\) での傾きは \(f'(0) = 1/2\) だから、\(x\) が小さいとき \(f(x) \approx f(0) + f'(0) \cdot x = 1 + x/2\) と直線で近似できる——接線近似ね。たとえば \(x = 0.01\) なら \(\sqrt{1.01} = 1.00499\ldots\) で、\(1 + 0.01/2 = 1.005\) とほぼ一致する。\(x\) が十分小さければ高次の項（\(x^2\) 以上）は無視できるの。
⚪ メイ: 高速では相対論的な式を使い、低速では高校物理に帰着する——ちゃんとつながっているのね。
🟡 リナ: その通り。光子は質量ゼロだから \(E = pc\)。そして \(p = h/\lambda\) だから \(E = hc/\lambda\) になる（これは \(E = h\nu\) と、波の基本関係 \(c = \lambda\nu\)（光速 = 波長 × 振動数）を組み合わせても同じ結果よ）。電子は質量 \(m_e\) を持つから \(E_e^2 = (p_e c)^2 + (m_e c^2)^2\) を使う。また、静止している電子（\(p = 0\)）のエネルギーは、この式に \(p = 0\) を代入すると \(E = m_e c^2\) になる。これが Einstein の有名な \(E = mc^2\) で、質量そのものがエネルギーを持つという相対論の帰結よ。
🔵 カイ: 動いていないのにエネルギーがあるって、不思議ですね……。
🟡 リナ: 日常感覚に反するけれど、相対論ではこれが正しい——質量はエネルギーの一形態なの。つまり、静止している電子も \(m_e c^2\) というエネルギーを「持っている」状態。だから衝突前の全エネルギーには、入射光子のエネルギーだけでなく、静止電子の \(m_e c^2\) も含めなければならない。保存則を書き下すわね。
ここで記号を定義しておくわね。\(E_e\) と \(p_e\) は反跳電子のエネルギーと運動量、\(\phi\) は電子の反跳角（入射方向と電子の散乱方向のなす角）よ。図 2.1「Compton 散乱の模式図」 の配置を確認してね。
エネルギー保存（左辺は入射光子のエネルギー \(hc/\lambda\) と静止電子の静止エネルギー \(m_e c^2\) の和、右辺は散乱光子と反跳電子のエネルギーの和）：
\(x\) 方向の運動量保存（入射方向を \(x\) 軸とする）：
\(y\) 方向の運動量保存（散乱光子が \(+y\) 側、反跳電子が \(-y\) 側に出る配置）：
電子については相対論的な関係 \(E_e^2 = (p_e c)^2 + (m_e c^2)^2\) が成り立つ。
この 3 式から \(E_e\), \(p_e\), \(\phi\)（電子に関する量）を消去すると、入射・散乱光子の波長と散乱角だけの関係式が得られるの。方針だけ言うと、\(y\) 方向の式から \(p_e\sin\phi = (h/\lambda')\sin\theta\) を、\(x\) 方向の式を移項して \(p_e\cos\phi = h/\lambda - (h/\lambda')\cos\theta\) を求めて、それぞれ二乗して足すと \(\sin^2\phi + \cos^2\phi = 1\) を使って \(\phi\) が消え、\(p_e^2\) だけの式になる。次にエネルギー保存から \(E_e\) を \(\lambda\), \(\lambda'\) で表し、相対論的関係 \(E_e^2 = (p_e c)^2 + (m_e c^2)^2\) に代入して \(p_e\) も消去する——計算は少し長いけれど、結果はすっきりした形になるわ：
消去の具体的な計算手順は練習問題（問題 B-2. Compton 散乱の式 (2.1) において、散乱角 のときの波長変化 を求めよ）で確認できるわ。
ここで： - \(\lambda\)：入射 X 線の波長 - \(\lambda'\)：散乱後の X 線の波長 - \(m_e\)：電子の質量（\(9.109 \times 10^{-31}\) kg） - \(\theta\)：散乱角（入射方向と散乱方向のなす角） - \(h/(m_e c)\)：Compton 波長と呼ばれる定数
🔵 カイ: \(h/(m_e c)\) ってどのくらいの大きさですか？
🟡 リナ: 計算してみましょう。
約 0.024 Å（オングストローム）ね。Compton が使った X 線の波長が 0.7 Å 程度だから、数パーセントの変化として十分に測定可能よ。
⚪ メイ: 式 (2.1) を見ると、\(\theta = 0\)（前方散乱）なら \(\lambda' = \lambda\) で波長は変わらない。\(\theta = 180°\)（後方散乱）なら波長変化が最大で \(2h/(m_e c)\) になるのね。
🟡 リナ: 完璧。そして Compton の実験結果は、この式 (2.1) の予言と見事に一致した。図 2.2「Compton 散乱の波長変化 \(\Delta\lambda = \lambda_C(1-\cos\theta)\) を散乱角 \(\theta\) の関数として示したもの」 に波長変化と散乱角の関係を示したわ。

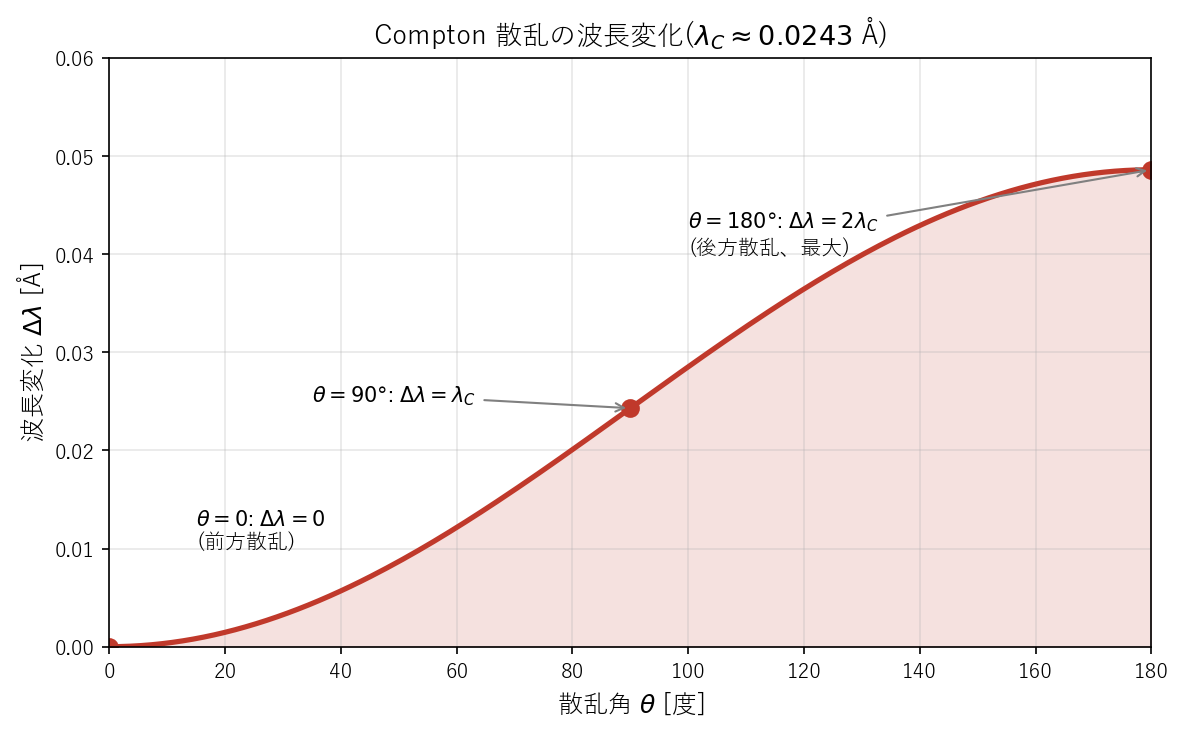

図 2.2: Compton 散乱の波長変化 \(\Delta\lambda = \lambda_C(1-\cos\theta)\) を散乱角 \(\theta\) の関数として示したもの。\(\theta = 0\) でゼロ、\(\theta = 180°\) で最大値 \(2\lambda_C\) を取る。\(\lambda_C = h/(m_e c) \approx 0.0243\) Å は Compton 波長。
Compton 散乱が示すこと¶
🟡 リナ: この実験が決定的に重要なのは、次の点よ。
- 光子が運動量 \(p = h/\lambda\) を持つ「粒子」として電子と衝突する
- 衝突の前後でエネルギーと運動量が保存される
- 古典的な波動論（Thomson 散乱——電子が入射波と同じ振動数で再放射するモデル）では波長変化は説明できない
つまり、光子の運動量は「計算上の便宜」ではなく、実験で検証可能な物理的実在だということ。
🔵 カイ: 光が粒子だってことが、もう疑いようがなくなったわけですね。でも、干渉実験では波として振る舞うんですよね？ 両方の実験結果が正しいなら……
🟡 リナ: そう、両方正しい。干渉・回折実験では光は確実に波として振る舞うし、Compton 散乱では確実に粒子として振る舞う。矛盾しているように見えるけれど、実験事実はどちらも覆せない。だから光は「波か粒子か」ではなく、両方の性質を持つ何かなの。この状況を受け入れた上で、次に進むわよ。
🔵 カイ: 波でもあり粒子でもある……でも波と粒子って正反対のものですよね。波は広がるし、粒子は一点にある。同じものがどうやって両方になれるんですか？
🟡 リナ: その疑問はまさに核心を突いているわ。今はまだ完全には答えられないけれど、この章の後半と次章で段階的に明らかにしていく。今の段階では「波か粒子かという二択では捉えきれない」ということだけ頭に入れておいて。
🔵 カイ: うーん、モヤモヤしますけど……この違和感を抱えたまま先に進みます。「波でもなく粒子でもない」なら、一体どうやって記述するんだろう……。
🟡 リナ: その問いへの答えが、まさにこれからの章で構築していく「量子力学」そのものよ。まずは次のセクションで「何が波として振る舞っているのか」を明確にするところから始めましょう。
✅ 理解度チェック: Compton 散乱が古典的な波動論（Thomson 散乱）では説明できないのはなぜでしょうか？
答え
古典的な波動論では、電子が入射波と同じ振動数で再放射するため、散乱前後で波長は変化しない。しかし実験では散乱角に依存した波長変化が観測された。これは光子が運動量 \(p = h/\lambda\) を持つ粒子として電子と衝突し、エネルギーと運動量の保存則に従って散乱すると考えることで初めて説明できる。
✅ 理解度チェック: Compton 散乱で散乱角 \(\theta = 90°\) のとき、波長の変化 \(\Delta\lambda = \lambda' - \lambda\) はいくらでしょうか？
答え
式 (2.1) で \(\theta = 90°\) とすると \(\cos 90° = 0\) だから、\(\Delta\lambda = h/(m_e c) \approx 2.43 \times 10^{-12}\) m。これは Compton 波長そのものに等しい。
📝 練習問題:
- Compton 散乱の波長変化の計算 → 問題 B-2. Compton 散乱の式 (2.1) において、散乱角 のときの波長変化 を求めよ
2.2 de Broglie の物質波仮説 — 逆転の発想¶
🟡 リナ: さて、ここまでで光について次のことが分かった。
表 2.1: 光の波動性と粒子性に対応する物理量
| 光の性質 | 対応する物理量 |
|---|---|
| 波動性 | 波長 \(\lambda\)、振動数 \(\nu\) |
| 粒子性 | 運動量 \(p\)、エネルギー \(E\) |
そしてこれらを結ぶ関係が：
🔵 カイ: 第 1 章で出てきた式ですね。
🟡 リナ: そう。ここで 1924 年、フランスの物理学者 de Broglie (ド・ブロイ) が博士論文で大胆な提案をした。彼の問いはこうよ。
「光は波だと思われていたが、実は粒子の性質も持っていた。ならば逆に——物質粒子は、実は波の性質も持っているのではないか？」
🔵 カイ: 逆転の発想！ でも、光子は質量がないから波として振る舞うのは分かる気がするけど、質量のある電子やボールに「波長がある」って、具体的にどういうことなんですか？ 何が波打っているんですか？
🟡 リナ: とてもいい疑問ね。「何が波打っているのか」は、この章の後半（「何が「波」として振る舞っているのか」）で触れるわ。今はまず、de Broglie がどんな仮説を立てたかを見てから、その意味を考えましょう。
🔵 カイ: 気になりますけど……分かりました、後で必ず戻ってきてくださいね。
🟡 リナ: 約束するわ。さて、de Broglie は、式 (2.3) と (2.4) が光だけでなくすべての物質粒子に成り立つと仮定した。つまり、質量 \(m\)、速度 \(v\) で運動する粒子には、次の波長が対応する：
これを de Broglie 波長と呼ぶ。一般には \(\lambda = h/p\) が基本形で、\(p\) には相対論的な運動量を入れてもよい。ただし、ここで \(p = mv\) と書いたのは、粒子の速度が光速に比べて十分遅い場合の近似よ。Compton 散乱では電子が高速になるから相対論的な運動量が必要だったけれど、これから扱う例（加速電圧が数百 V 程度の電子など）では \(p = mv\) で十分正確なの。
⚪ メイ: 式 (2.4) を \(\lambda\) について解いただけね。でも、光子に対して成り立っていた関係を電子やボールにまで拡張するのは、かなり大胆ね。
🟡 リナ: その通り。当時の審査委員も困惑した。de Broglie の指導教員 Langevin (ランジュバン) は、この論文を Einstein に送って意見を求めたの。Einstein は「これは大きなヴェールの一端を持ち上げた」と評価した。
なぜこの仮説は自然なのか¶
🟡 リナ: de Broglie がこの仮説に至った動機をもう少し詳しく説明するわね。彼は特殊相対論に精通していて、次のように考えた。
光子について成り立つ関係： - エネルギー \(E\) と振動数 \(\nu\) を結ぶ：\(E = h\nu\) - 運動量 \(p\) と波長 \(\lambda\) を結ぶ：\(p = h/\lambda\)
これらは相対論的に自然な形をしている。特殊相対論では、エネルギーと運動量 3 成分（\(p_x, p_y, p_z\)）は切り離せないセットとして一つの量にまとまる。これを 4 元運動量と呼ぶの——「4」は時間方向（エネルギー）＋空間 3 方向（運動量）で合計 4 成分だから。同様に、振動数 \(\nu\) と波長の逆数（\(1/\lambda_x, 1/\lambda_y, 1/\lambda_z\)）もセットで一つの量（4 元波数）にまとまる。ポイントは、\(E = h\nu\) と \(p = h/\lambda\) をまとめて見ると「4 元運動量 = \(h\) × 4 元波数」という一つの比例関係になっていること。つまり、光子の粒子的性質と波動的性質を結ぶ関係式は、相対論の枠組みの中でバラバラな 2 つの式ではなく、一つの自然な関係として統一されているの。そして相対論の原理は光子だけでなくすべての物体に等しく適用されるから、この関係も光子に限る理由がない——それが de Broglie の着眼点よ。
🔵 カイ: 4 元運動量とか 4 元波数って、正直まだピンと来ないですけど……要するに、相対論的に「きれいな形」だから物質にも成り立つはずだ、ということですか？ でも「きれいだから正しい」って、それだけで信じていいんですか？
🟡 リナ: そう。「4 元」というのは「時間方向 1 つ＋空間方向 3 つ = 合計 4 つの成分をセットにしたもの」という意味で、相対論では時間と空間を分けて扱えないから自然にこういうセットが現れるの。でも詳細は相対論を本格的に学ぶまで保留にしておいて大丈夫。今の段階で持ち帰ってほしいのは一点だけ：\(E = h\nu\) と \(p = h/\lambda\) は、たまたま 2 つの式が並んでいるのではなく、相対論の中で一つの自然な関係にまとまっているということ。ちょうど「電場と磁場は別々の現象に見えるけど、実は電磁場という一つのものの 2 つの側面だった」のと似た話ね——高校では電場と磁場を別々に習うけれど、Maxwell の理論ではこれらは一つの「電磁場」としてまとまるの。de Broglie は「自然界の対称性」を信じたのよ。光に波動性と粒子性があるなら、物質にも同じ対称性があるべきだ、と。これは当時としては証拠のない仮説だったけれど、すぐに実験で確認されることになる。
✅ 理解度チェック: de Broglie が物質波仮説に至った動機を、特殊相対論の観点から説明してみましょう。
答え
特殊相対論では、エネルギーと運動量は 4 元運動量としてセットになり、振動数と波長の逆数も 4 元波数としてセットになる。光子について成り立つ \(E = h\nu\) と \(p = h/\lambda\) は、この 2 つのセットが比例しているという相対論的に自然な関係である。de Broglie はこの対称性が物質粒子にも成り立つべきだと考えた。
角振動数と波数を使った表記¶
🟡 リナ: 物理学では振動数 \(\nu\) よりも角振動数 \(\omega = 2\pi\nu\)（1 秒あたりの位相変化をラジアンで測ったもの）、波長 \(\lambda\) よりも波数 \(k = 2\pi/\lambda\)（単位長さあたりの位相変化をラジアンで測ったもの）を使うことが多いの。こうすると \(2\pi\) が式の中に陽に現れなくなって、\(\hbar = h/(2\pi)\) を使って書き直すと：
こちらの方がすっきりしているし、今後の章ではこの形をよく使うわ。
🔵 カイ: わざわざ記号を変える意味って何ですか？ \(h\) と \(\nu\) のままじゃダメなんですか？
🟡 リナ: 波の式を書くとき、位相は \(2\pi\nu t - 2\pi x/\lambda\) のように \(2\pi\) がいつも付いてくる。\(\omega\) と \(k\) を使えば位相が \(\omega t - kx\) とシンプルに書ける。今後、波動方程式を扱うときにこの簡潔さが効いてくるの。
⚪ メイ: \(h\) と \(\hbar\) の関係は \(\hbar = h/(2\pi)\) だから、数値を計算すると \(\hbar \approx 6.626 \times 10^{-34} / (2\pi) \approx 1.055 \times 10^{-34}\) J·s ね。式 (2.3)–(2.4) と式 (2.6)–(2.7) は同じ内容を \(2\pi\) の因子の取り方だけ変えて書いたもの。
🟡 リナ: その通り。式 (2.5)–(2.7) をまとめて Einstein-de Broglie の関係式と呼ぶこともあるわ。
✅ 理解度チェック: \(\hbar\) を用いた表記 \(E = \hbar\omega\), \(p = \hbar k\) において、\(\omega\) と \(k\) はそれぞれ何を表すでしょうか？
答え
\(\omega = 2\pi\nu\) は角振動数で、1 秒あたりの位相変化をラジアンで測ったもの。\(k = 2\pi/\lambda\) は波数で、単位長さあたりの位相変化をラジアンで測ったもの。\(h\) の代わりに \(\hbar = h/(2\pi)\) を使うことで、式から \(2\pi\) の因子が消えてすっきりした形になる。
✅ 理解度チェック: de Broglie の物質波仮説の核心を一文で述べてください。
答え
運動量 \(p\) を持つすべての物質粒子には波長 \(\lambda = h/p\) の波が対応する、という仮説。光子について成り立つ \(p = h/\lambda\) の関係を、電子などの物質粒子にまで拡張したもの。
2.3 物質波の波長を計算する — なぜ日常では見えないのか¶
🟡 リナ: de Broglie 波長の式 \(\lambda = h/(mv)\) を使って、具体的な数値を計算してみましょう。まず \(h\) がどれくらい小さいか思い出して。
この数値は途方もなく小さい。だから分母の \(mv\) が日常的な大きさだと、\(\lambda\) は想像を絶するほど短くなるの。
例 1：野球ボール¶
🟡 リナ: 質量 \(m = 0.15\) kg、速度 \(v = 40\) m/s の野球ボールの de Broglie 波長は：
🔵 カイ: \(10^{-34}\) m！？ 原子核のサイズが \(10^{-15}\) m だから、それよりさらに \(10^{19}\) 倍も小さい……。
🟡 リナ: そう。こんな波長を検出する方法は存在しない。だから日常の物体で波動性は観測できないの。
例 2：電子¶
🟡 リナ: 次に、電子（質量 \(m_e = 9.109 \times 10^{-31}\) kg）が 100 V の電圧で加速された場合を考えましょう。100 V 程度なら電子の速度は光速の数パーセント以下だから、非相対論的な \(p = mv\) で十分正確よ。電子が電圧 \(V_{\mathrm{acc}}\) で加速されると、得る運動エネルギーは：
ここで \(e = 1.602 \times 10^{-19}\) C は電気素量。これから速度を求めると：
これは光速（\(3.0 \times 10^8\) m/s）の約 2% だから、非相対論的な \(p = mv\) で十分正確ね。したがって de Broglie 波長は：
⚪ メイ: \(1.23 \times 10^{-10}\) m……これは 1.23 Å で、原子の間隔とほぼ同じオーダーね！
🟡 リナ: そこがポイント。波の回折現象が起こるためには、波長と同程度のサイズの「格子」が必要よね。結晶の原子間隔は数 Å だから、電子の de Broglie 波長とちょうど合う。図 2.3「de Broglie 波長 \(\lambda = h/p\) の比較（対数軸）」 で各粒子の波長を比較してみて——野球ボールの \(10^{-34}\) m がいかに小さいかも一目で分かるわ。ちなみに、加速電圧をもっと上げれば波長はさらに短くなる。光学顕微鏡は可視光の波長（数百 nm）より細かいものを見分けられないけれど、電子を数万 V で加速すれば波長が 0.01 nm 以下になるから、原子レベルの構造まで「見える」——これが電子顕微鏡の高分解能の原理よ。

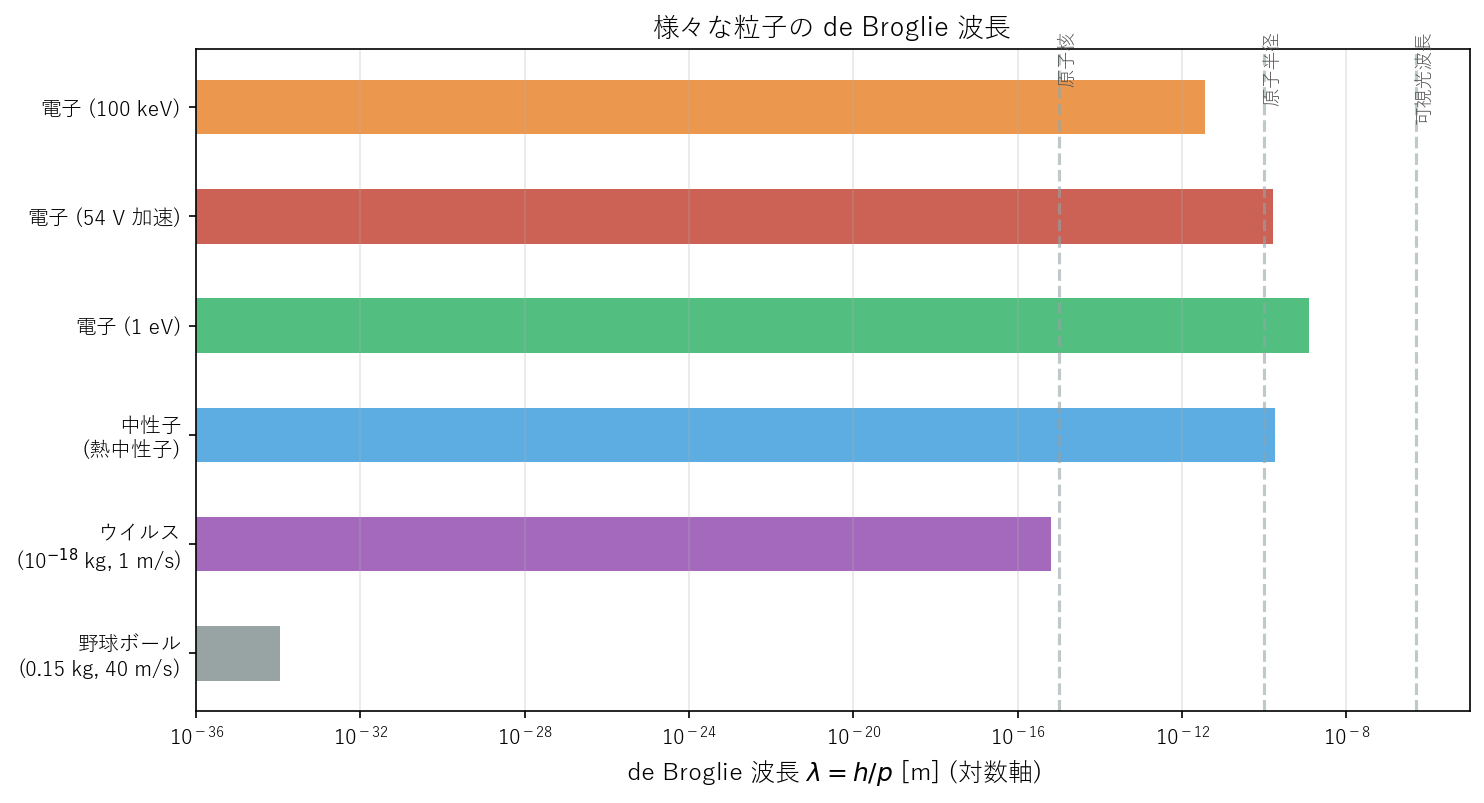

図 2.3: de Broglie 波長 \(\lambda = h/p\) の比較（対数軸）。野球ボールの波長は \(10^{-34}\) m で検出不可能。加速電子は原子間隔（Å）と同程度で、結晶回折として観測できる。高エネルギー電子は波長がさらに短く、電子顕微鏡の高分解能の原理になる。
🔵 カイ: つまり、結晶に電子を当てれば回折が起こるかもしれない！ ……でも、電子って粒子ですよね？ 粒子が回折するなんて、本当に起こるんですか？
🟡 リナ: それを実験で確かめたのが Davisson (デイヴィソン) と Germer (ガーマー) よ。結論を言えば、本当に起こった。
✅ 理解度チェック: 野球ボールと加速電子の de Broglie 波長が大きく異なる理由を、式 \(\lambda = h/(mv)\) に基づいて説明してみましょう。
答え
Planck 定数 \(h \approx 6.6 \times 10^{-34}\) J·s は非常に小さいため、分母の運動量 \(mv\) が日常的な大きさ（野球ボール: \(mv \sim 6\) kg·m/s）だと波長は \(10^{-34}\) m と検出不可能なほど短い。一方、電子は質量が \(10^{-30}\) kg と極めて小さいため、適度な速度でも運動量が小さく、波長が原子間隔（Å）程度になり回折として観測可能になる。
加速電圧と de Broglie 波長の便利な公式¶
🟡 リナ: 電子の場合、式 (2.9) と (2.10) を組み合わせると便利な公式が得られるの。\(p = m_e v = \sqrt{2m_e eV_{\mathrm{acc}}}\) だから：
式 (2.11) の形を見ると、\(\lambda\sqrt{V_{\mathrm{acc}}}\) が定数になることが分かるわね。具体的に \(V_{\mathrm{acc}} = 1\) V を代入すると：
だから \(\lambda\sqrt{V_{\mathrm{acc}}}\) は定数になり、数値を入れると：
🔵 カイ: おお、電圧を入れるだけですぐ波長が出せるんですね。便利だ。
🟡 リナ: この式の使い方はシンプルよ。\(V_{\mathrm{acc}} / \mathrm{V}\) は「加速電圧をボルト単位で測ったときの数値（単位なしの数）」という意味——物理量を単位で割ると純粋な数値だけが残るの。たとえば \(V_{\mathrm{acc}} = 150\) V なら \(V_{\mathrm{acc}} / \mathrm{V} = 150\ \mathrm{V} / \mathrm{V} = 150\) だから、\(\sqrt{}\) の中に \(150\) をそのまま代入して \(\lambda \approx 1.226/\sqrt{150} \approx 0.100\) nm = 1.00 Å。先ほどの式 (2.10) では SI 単位（m）で書いたけれど、原子スケールでは nm や Å の方が扱いやすいから、ここでは nm で表記しているわ（\(1\ \mathrm{nm} = 10^{-9}\ \mathrm{m} = 10\ \mathrm{Å}\)）。
⚪ メイ: 加速電圧を入れるだけで波長がすぐ分かるのは便利ね。
✅ 理解度チェック: 加速電圧 54 V で加速された電子の de Broglie 波長を式 (2.12) で求めてください。
答え
\(\lambda \approx 1.226/\sqrt{54} \approx 1.226/7.35 \approx 0.167\) nm \(= 1.67\) Å。
📝 練習問題:
- 様々な粒子の de Broglie 波長の計算 → 問題 B-3. 質量 kg の陽子が速度 m/s で運動しているとき、de Broglie 波長 を求めよ
2.4 Davisson-Germer 実験 — 電子の波動性の決定的証拠¶
🟡 リナ: 1927 年、アメリカの Bell 研究所で Davisson (デイヴィソン) と Germer (ガーマー) が決定的な実験を行った。面白いことに、この実験は最初から de Broglie 波を確認する目的で設計されたわけではなかったの。
🔵 カイ: え、偶然だったんですか？
🟡 リナ: 半分はね。彼らはニッケルの表面に電子を当てて、散乱のパターンを調べていた。ある日、実験装置の真空が破れてニッケル表面が酸化してしまった。それを高温で焼いて修復したら、ニッケルが単結晶に変わっていたの。単結晶というのは、原子が一つの規則正しいパターンで並んでいる状態——つまり回折格子として機能する構造よ。もとは多結晶——つまり微小な結晶粒がバラバラな方向を向いて集まった状態——だったから、回折条件が揃わなかったの。
⚪ メイ: なるほど、単結晶になったことで初めて格子として機能するようになったのね。
🟡 リナ: そう。修復後に実験を再開したら、特定の角度で散乱強度が急激に強くなるピークが現れた。これはまさに回折パターンだった。
実験の詳細¶
🟡 リナ: 実験の設定を具体的に説明するわね。
- 加速電圧 \(V_{\mathrm{acc}} = 54\) V で電子を加速する
- ニッケル単結晶の表面に電子ビームを当てる
- 散乱角 \(\phi\) を変えながら、散乱された電子の強度を測定する
結果：散乱角 \(\phi = 50°\) の方向に強い散乱ピークが観測された。
🔵 カイ: なぜ \(50°\) なんですか？
🟡 リナ: ニッケル結晶の表面原子の間隔 \(d = 2.15\) Å が分かっている。表面に並んだ原子列を回折格子と見なすの。電子ビームが結晶表面に垂直に入射する場合を考えて。散乱角 \(\phi\)（入射方向と散乱方向のなす角）の方向に出る散乱波について、隣り合う原子からの経路差を考えてみましょう。

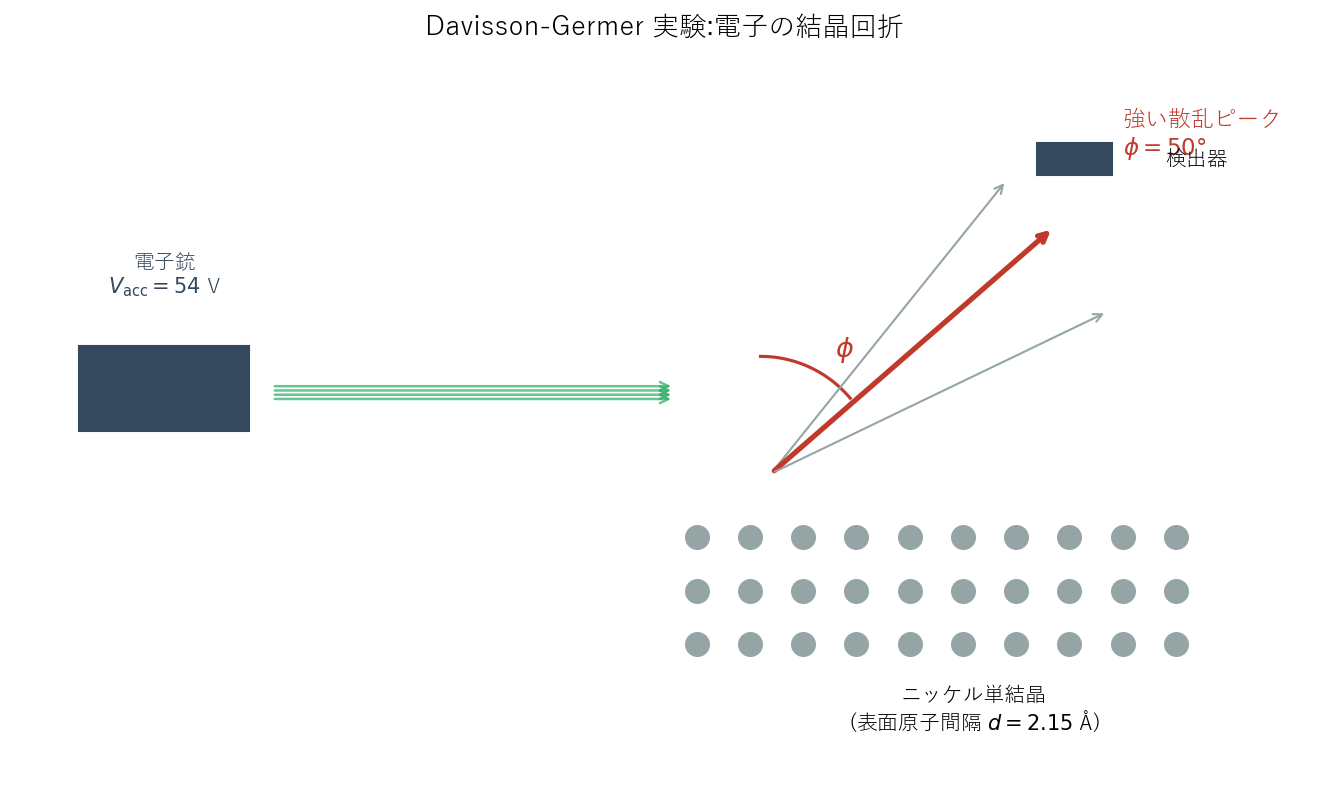

図 2.4: Davisson-Germer 実験の装置模式図。加速電圧 54 V で加速された電子ビームがニッケル単結晶（表面原子間隔 \(d = 2.15\) Å）に当てられ、散乱角 \(\phi = 50°\) で強い散乱ピークが観測される。表面原子間隔 \(d\) と散乱角 \(\phi\) から回折条件を用いて波長を求めることができる。
図 2.4「Davisson-Germer 実験の装置模式図」 を見ながら考えてね。表面に間隔 \(d\) で並んだ 2 つの原子 A, B を考えて。入射ビームは表面に垂直だから、A と B には同時に波面が届く（入射側の経路差はゼロ）。次に、散乱角 \(\phi\) の方向に出ていく波を考えるわ。これは高校物理の回折格子と全く同じ状況——隣り合う散乱源（ここでは原子）から同じ方向に出る波の経路差を求めればいい。
🔵 カイ: あ、回折格子のスリットが原子に置き換わっただけ？
🟡 リナ: そう。A と B は表面に沿って距離 \(d\) だけ離れていて、散乱方向は法線から角度 \(\phi\) だけ傾いている。高校物理の回折格子を思い出して——格子間隔 \(d\) のスリットに垂直に光を入射したとき、角度 \(\phi\) の方向への経路差は \(d\sin\phi\) だったわよね。ここでも本質は同じ。具体的には、A と B から散乱方向に平行な直線をそれぞれ引いてみて（図 2.4「Davisson-Germer 実験の装置模式図」 の中で、2 つの原子から出る散乱波の経路差を示す三角形を確認してね）。この 2 本の平行線の間の「ずれ」が経路差になるの。B から、A を通る散乱方向の直線に垂線を下ろすと直角三角形ができる。この三角形の斜辺が AB 間の距離 \(d\)（表面に沿った間隔）よ。ここで角度の関係を確認しましょう。表面は法線に対して \(90°\) の方向だから、表面に沿った AB の方向と法線は直角。散乱方向は法線から角度 \(\phi\) だけ傾いているから、AB の方向（表面に沿った方向）と散乱方向のなす角は \(90° - \phi\) になる。直角三角形で斜辺 \(d\) と一辺のなす角が \((90° - \phi)\) だから、経路差（その一辺に対する対辺）は \(d\sin\phi\) になる（\(\sin\phi = \cos(90° - \phi)\) を使ったわ）。入射波は垂直に来ているから入射側の経路差はゼロで、散乱方向の経路差だけが効くの。高校の回折格子は「透過型」で光がスリットを通り抜けるけれど、ここでは「反射型」で表面の原子が散乱源になっている——でも経路差の計算は全く同じ幾何よ。この経路差が波長の整数倍のとき強め合いが起こる：
これは高校物理で習う回折格子の式と同じ形よ。ただし注意して——高校の回折格子では角度を格子面の法線から測ることが多いけれど、ここでは \(\phi\) を入射方向（=表面の法線方向）と散乱方向のなす角として測っている。入射が法線方向だから、法線からの角度と入射方向からの角度が一致するの。後で出てくる Bragg 条件 (2.15) は結晶の「層」による反射を扱うもので、角度の取り方が違うから混同しないように。
⚪ メイ: 同じ \(d\sin\phi = n\lambda\) でも、角度の定義が実験ごとに異なるから注意が必要ね。
🟡 リナ: \(n = 1\)、\(\phi = 50°\) を代入すると：
⚪ メイ: 式 (2.12) で \(V_{\mathrm{acc}} = 54\) V を代入すると \(\lambda \approx 1.226/\sqrt{54} \approx 1.67\) Å だったわね。実験値 \(1.65\) Å とほぼ一致する！
🔵 カイ: うわ、ほとんどピッタリだ……！
🟡 リナ: そう。de Broglie の式 (2.11) から予測される波長と、回折実験から測定される波長が見事に一致した。これが de Broglie 仮説の最初の実験的確認よ。
この実験が示すこと¶
🟡 リナ: Davisson-Germer 実験の意義をまとめるわね。
- 電子は確かに波として振る舞い、結晶格子で回折する
- 回折から求まる波長は de Broglie の予言 \(\lambda = h/p\) と一致する
- 「物質粒子は波動性を持つ」という仮説が実験的に確認された
🔵 カイ: 光が粒子性を持つことが Compton 散乱で確認されたのと対称的ですね。今度は逆に、粒子が波動性を持つことが確認された。
🟡 リナ: いい整理ね。対称性を表にしてみましょう。
表 2.2: 波動性・粒子性を示した主要実験の対称性
| 実験 | 示されたこと |
|---|---|
| 光電効果 (1905) | 光が粒子性を持つ（\(E = h\nu\)） |
| Compton 散乱 (1923) | 光子が運動量を持つ（\(p = h/\lambda\)） |
| Davisson-Germer (1927) | 電子が波動性を持つ（\(\lambda = h/p\)） |
✅ 理解度チェック: Davisson-Germer 実験で、加速電圧を 54 V から 100 V に上げたら、回折ピークの角度はどうなるでしょうか？（大きくなる？小さくなる？）
答え
加速電圧を上げると運動量 \(p\) が大きくなり、de Broglie 波長 \(\lambda = h/p\) は短くなる。式 (2.13) で \(\lambda\) が小さくなると \(\sin\phi\) も小さくなるので、回折ピークの角度 \(\phi\) は小さくなる。
📝 練習問題:
- Davisson-Germer 実験の再現計算 → 問題 M-2. Davisson-Germer 実験の再現計算
2.5 電子線回折 — G. P. Thomson の実験と Bragg 条件¶
🟡 リナ: Davisson-Germer 実験とほぼ同時期（1928 年）に、イギリスの G. P. Thomson (G. P. トムソン) が別の方法で電子の波動性を確認した。
🔵 カイ: Thomson って、電子を発見した J. J. Thomson と関係ありますか？
🟡 リナ: いい質問。G. P. Thomson は J. J. Thomson の息子よ。父親が電子を「粒子」として発見し、息子が電子の「波動性」を実証した。物理学史の美しいエピソードね。
実験の方法¶
🟡 リナ: G. P. Thomson の実験は、Davisson-Germer とは異なるアプローチを取った。
- 高速の電子ビーム（数万 V で加速）を薄い金属箔（金やアルミニウム）に通す
- 金属箔を透過した電子を写真乾板で検出する
- 写真乾板に同心円状のリングパターン（回折リング）が現れる
🔵 カイ: なぜリング状になるんですか？
🟡 リナ: 金属箔は多結晶——つまり微小な結晶粒がランダムな方向を向いて集まっている。回折が起こる条件（すぐ後で「Bragg 条件」として説明するわ）を満たす結晶粒だけが回折に寄与するけれど、結晶粒の方向がランダムだから、回折光は入射方向を軸とした円錐状に広がる。それを平面で切ると円（リング）になるの。つまり、単結晶か多結晶かで回折パターンの形が変わるということ。
⚪ メイ: なるほど、Davisson-Germer では単結晶だから特定角度にピークが出て、ここでは多結晶だからリングになるのね。
🟡 リナ: そう。つまり結晶の構造がパターンの形を決めるということ。図 2.5「G. P. Thomson の電子線回折実験の模式図」 に模式図を示したわ。実際、電子線回折のリングパターンは X 線回折のパターンとそっくりだった。波長が同じなら、X 線でも電子でも同じ回折パターンが得られる——電子が波として振る舞っている明白な証拠よ。

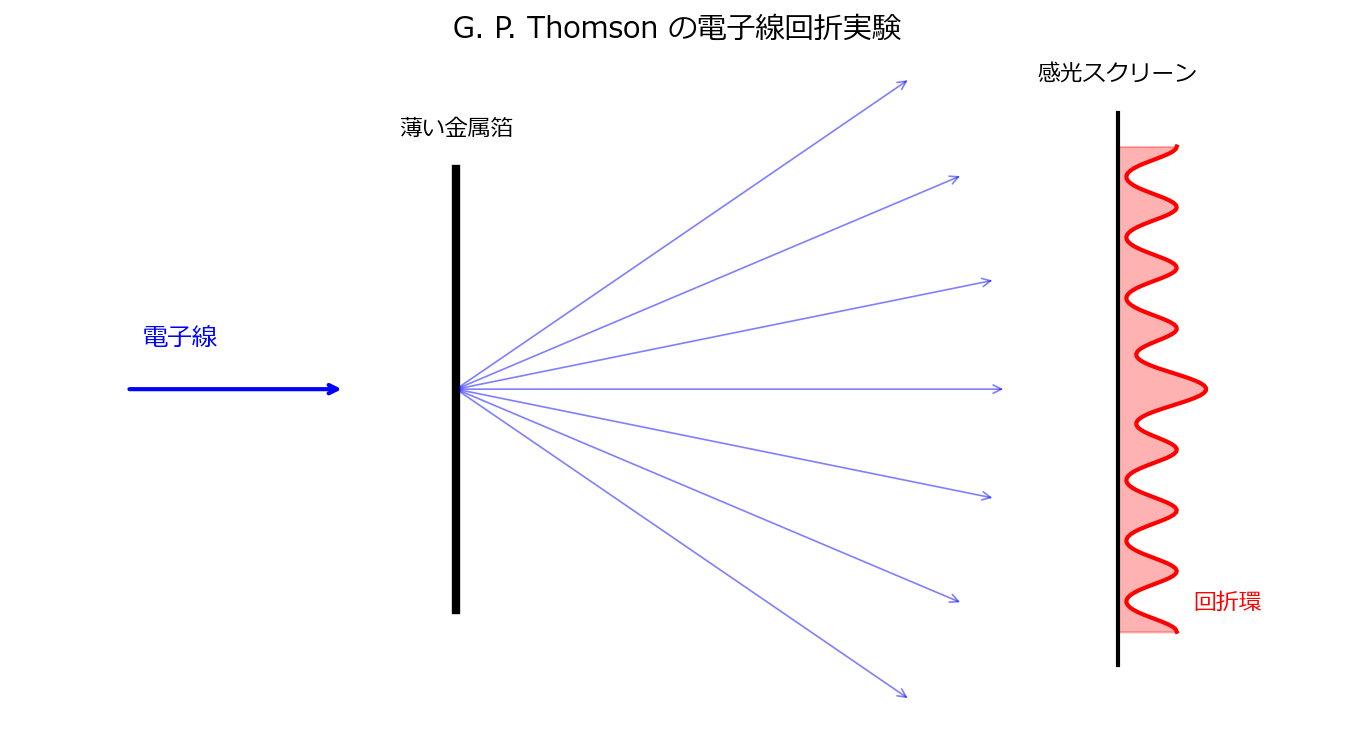

図 2.5: G. P. Thomson の電子線回折実験の模式図。高エネルギー電子ビームが多結晶金属箔を透過し、写真乾板に同心円状の回折リングを形成する。多結晶中のランダムな方位の結晶粒が Bragg 条件を満たすため、回折光が円錐状に広がりリングパターンとなる。
Bragg 条件の復習¶
🟡 リナ: ここで、結晶による回折の基本条件を確認しておきましょう。結晶は原子が規則正しく並んだ構造で、原子の層が一定間隔 \(d\) で積み重なっている。波が各層で反射されるとき、隣り合う層からの反射波が強め合う条件は：
ここで： - \(d\)：結晶面の間隔 - \(\theta\)：結晶面と入射方向のなす角（すれすれ角、glancing angle と呼ばれる。面に沿って「すれすれ」に入射するとき \(\theta\) が小さく、面に垂直に近づくと \(\theta\) が大きくなる。高校物理の「入射角」は法線から測るけれど、Bragg の \(\theta\) は面から測ることに注意——つまり高校の入射角を \(\alpha\) とすると \(\theta = 90° - \alpha\) の関係よ。また、Davisson-Germer 実験の \(\phi\) は「入射方向と散乱方向のなす角」だったから、角度の定義が異なるわ） - \(n\)：正の整数（回折の次数） - \(\lambda\)：波長
これを Bragg (ブラッグ) 条件と呼ぶ。
🔵 カイ: なぜ \(2d\sin\theta\) なんですか？
🟡 リナ: 図を描いて説明するわね。図 2.6「Bragg 条件の幾何的説明」 を見て。2 つの隣り合う結晶面を考えて。入射波が上の面で反射する経路と、下の面まで行って反射する経路を比べると、下の面を通る波は余分に \(2d\sin\theta\) だけ長い道のりを進む。この余分な経路差が波長の整数倍のとき、2 つの反射波は位相が揃って強め合う。
⚪ メイ: 経路差 = 波長の整数倍 → 山と山が重なる → 強め合い。これは高校物理の干渉条件と同じ考え方ね。

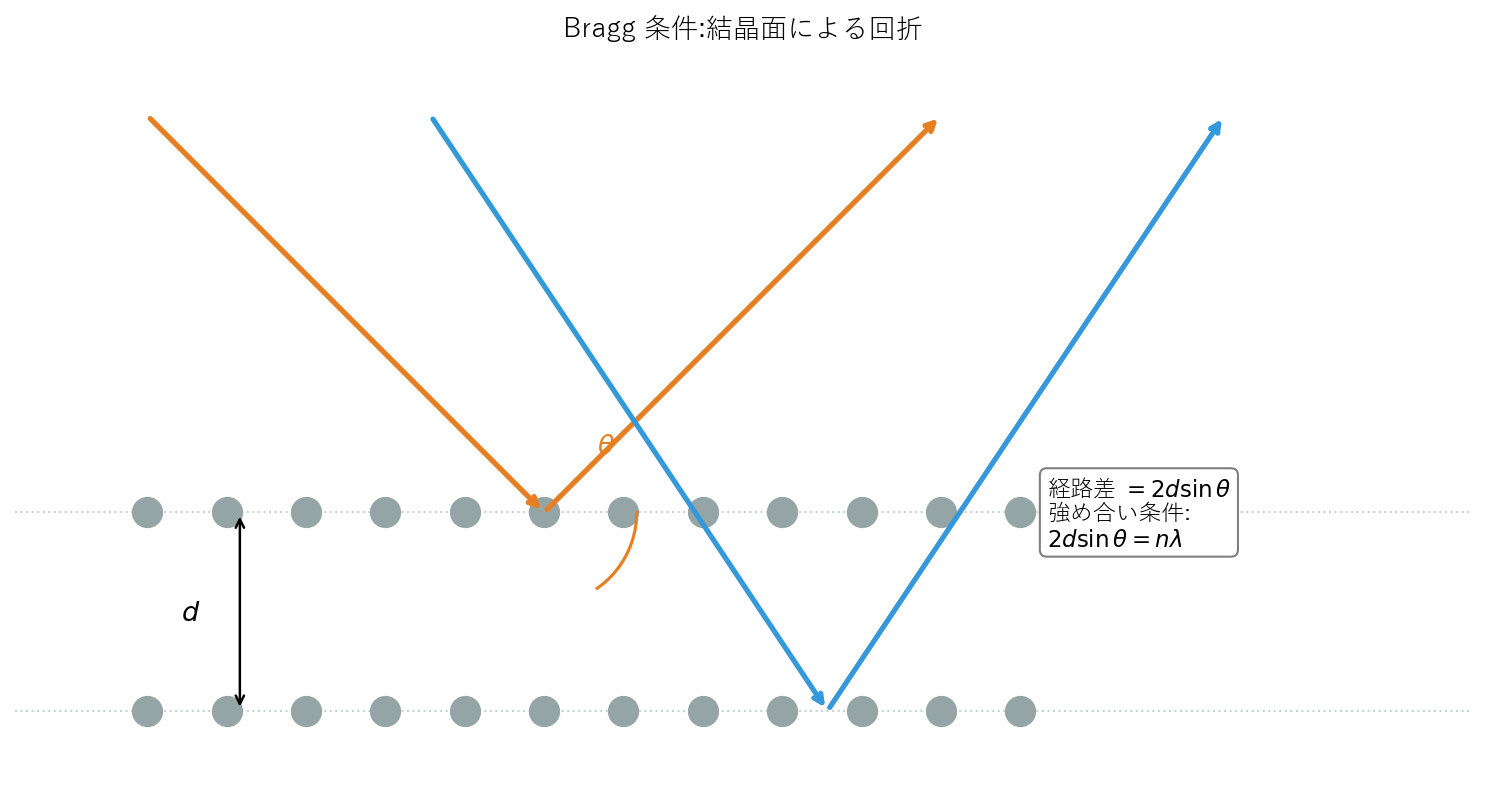

図 2.6: Bragg 条件の幾何的説明。結晶面間隔 \(d\) の 2 つの層で反射される波の経路差は \(2d\sin\theta\)。この経路差が波長の整数倍 \(n\lambda\) のとき、反射波が強め合って回折ピークが現れる。
🟡 リナ: そう。Bragg 条件は波であれば何にでも成り立つ——X 線でも電子でも中性子でも。だから電子が Bragg 条件に従って回折するということは、電子が波として振る舞っていることの直接的な証拠なの。ここで、Davisson-Germer 実験と G. P. Thomson の実験を比較しておくわね。
表 2.3: Davisson-Germer 実験と G. P. Thomson 実験の比較
| 項目 | Davisson-Germer (1927) | G. P. Thomson (1928) |
|---|---|---|
| 電子のエネルギー | 低エネルギー（54 V 程度） | 高エネルギー（数万 V） |
| 試料 | ニッケル単結晶（表面反射） | 金属薄膜（透過） |
| 回折条件 | 表面格子の式 \(d\sin\phi = n\lambda\) | Bragg 条件 \(2d\sin\theta = n\lambda\) |
| パターン | 特定角度にピーク | 同心円状のリング |
| 試料の結晶性 | 単結晶 | 多結晶 |
✅ 理解度チェック: G. P. Thomson の電子線回折実験で、回折パターンが同心円状のリングになるのはなぜでしょうか？
答え
金属箔は多結晶であり、微小な結晶粒がランダムな方向を向いている。Bragg 条件を満たす結晶粒がさまざまな方位に存在するため、回折光は入射方向を軸とした円錐状に広がる。それを平面（写真乾板）で切ると同心円状のリングパターンとして観測される。
中性子回折 — さらなる確認¶
🟡 リナ: 電子だけではなくて、中性子でも同じ現象が確認されているわ。1936 年以降、原子炉から出てくる中性子を結晶に当てると、やはり Bragg 条件に従った回折パターンが得られることが実証された。
🔵 カイ: 中性子って電荷がないですよね？ それでも波動性があるんですか？
🟡 リナ: ある。de Broglie の関係式 \(\lambda = h/p\) は電荷の有無に関係なく成り立つ。質量と速度さえあれば波長が決まる。実際、中性子回折は結晶構造の研究に広く使われている。電荷がないからこそ、物質の奥深くまで入り込めるという利点があるの。
⚪ メイ: つまり、物質波は電子に限った話ではなく、すべての物質粒子に普遍的に成り立つのね。
🟡 リナ: その通り。陽子、原子、さらには分子でも回折が確認されている。1999 年にはフラーレン（\(\mathrm{C}_{60}\)、炭素原子 60 個からなる分子）の回折実験が成功した。de Broglie の仮説は非常に広い範囲で実証されているわ。
✅ 理解度チェック: de Broglie の関係式 \(\lambda = h/p\) が電荷を持たない中性子にも成り立つことは、この関係式のどのような性質を示しているでしょうか？
答え
de Broglie の関係式は電荷の有無に関係なく、質量と速度（運動量）さえあれば波長が決まることを示している。つまり物質波は電磁的な性質ではなく、すべての物質粒子に普遍的に備わった性質である。
✅ 理解度チェック: Bragg 条件 \(2d\sin\theta = n\lambda\) において、\(d = 2.0\) Å、\(\theta = 30°\)、\(n = 1\) のとき、回折する波の波長はいくらでしょうか？
答え
\(\lambda = 2d\sin\theta / n = 2 \times 2.0 \times \sin 30° / 1 = 2 \times 2.0 \times 0.5 = 2.0\) Å。
📝 練習問題:
- Bragg 条件を用いた電子線回折の計算 → 問題 M-4. Bragg 条件を用いた電子線回折の解析
2.6 波動粒子二重性の本質 — 物質は波でも粒子でもない¶
🟡 リナ: ここまでの話をまとめると、こうなるわ。
表 2.4: 光と物質の波動粒子二重性の証拠
| 対象 | 波動性の証拠 | 粒子性の証拠 |
|---|---|---|
| 光 | 干渉・回折（Young の実験など） | 光電効果・Compton 散乱 |
| 電子 | Davisson-Germer・G. P. Thomson | 粒子として検出される（飛跡など） |
🔵 カイ: 光も電子も、どちらも「波であり粒子でもある」ということですよね。でも……それって一体どういうことなんですか？ 波と粒子って全然違うものじゃないですか。
🟡 リナ: とてもいい質問。実は、ここが最も大事なポイントなの。答えはこうよ。
電子や光子は、「波」でも「粒子」でもない。それらは、ある数学的ルールに従う「何か」であり、実験の仕方によって波的な性質が現れたり、粒子的な性質が現れたりする。
⚪ メイ: つまり、「波か粒子か」という問い自体が不適切ということ？
🟡 リナ: そう。「波」と「粒子」は古典物理学から借りてきた概念であって、ミクロの世界の存在を完全には記述できない。電子は「小さなビリヤードの球」ではないし、「水面の波」でもない。新しい数学的枠組みが必要なの。
🔵 カイ: その「数学的ルール」って何ですか？
🟡 リナ: それこそが、これからの章で段階的に構築していくものよ。まず次の章で二重スリット実験を詳しく分析して、「確率振幅」の概念を本格的に定式化する。そこから先は、確率振幅のルール（第 4 章）、2 状態系（第 5〜6 章）を経て、最終的に波動関数と Schrödinger (シュレーディンガー) 方程式（第 7 章）に到達する。
何が「波」として振る舞っているのか¶
🟡 リナ: ここで一つ、よくある誤解を解いておくわね。「電子が波のように広がっている」と聞くと、「電子が空間に薄く広がった雲のようなもの」をイメージするかもしれない。でもそうじゃない。
🔵 カイ: 違うんですか？
🟡 リナ: 電子を検出器で捕まえると、必ず一点で、丸ごと一個の電子として検出される。「電子の半分がここ、もう半分があそこ」ということは決して起こらない。
🔵 カイ: じゃあ何が波として振る舞っているんですか？
🟡 リナ: 「電子をそこで見つける確率の振幅」が波として振る舞っているの。これを確率振幅と呼ぶ。確率振幅は干渉し、回折し、重ね合わせが可能——つまり波の性質を持つ。でも実際に検出されるときは、確率振幅の大きさの二乗（正確には「絶対値の二乗」——次章以降で詳しく定義するわ）に比例する確率で、一点に粒子として現れる。
🔵 カイ: 「確率の波」……。確率が干渉するって、確率同士が足し算じゃなくて打ち消し合ったりするってことですか？
🟡 リナ: まさにそう。確率そのものではなく「確率振幅」が足し算されるから、打ち消し合い（弱め合い）も起こる。でもその詳細は次の章で二重スリット実験を通じて具体的に見ていくわ。今の段階では、次のことだけ覚えておいて。
- 物質粒子は波動性を持つ（実験的事実）
- 波動性は「確率振幅」の波として記述される
- 検出は常に「粒子として一点で」起こる
- これらを統一的に記述する新しい枠組みが必要
✅ 理解度チェック: 電子の波動性において、「波として振る舞っている」のは何でしょうか？電子そのものが空間に広がっているのでしょうか？
答え
波として振る舞っているのは「電子をそこで見つける確率の振幅」（確率振幅）であり、電子そのものが空間に薄く広がっているわけではない。電子を検出すると必ず一点で丸ごと一個の粒子として見つかる。確率振幅は干渉や回折といった波の性質を持ち、その絶対値の二乗が検出確率を与える。
✅ 理解度チェック: 「電子は波である」という表現が不正確である理由を説明してみましょう。
答え
電子を検出すると必ず一点で丸ごと一個の粒子として見つかる。「波として振る舞う」のは電子そのものではなく、電子を見つける確率の振幅（確率振幅）である。電子は「波」でも「粒子」でもなく、確率振幅のルールに従う新しい種類の存在である。
2.7 不確定性原理への予告 — de Broglie 波長が意味するもの¶
🟡 リナ: de Broglie の関係式 \(\lambda = h/p\) には、もう一つ深い含意があるの。最後にそれを少しだけ覗いておきましょう。
🔵 カイ: まだ何かあるんですか？
🟡 リナ: 波には基本的な性質があるの。波長が確定しているほど、波は空間的に広がっている。逆に、波が狭い領域に局在しているほど、波長は不確定になる。
🔵 カイ: えっ、なぜですか？ ……あ、でも確かに、完全な正弦波って同じ形がどこまでも続きますよね——\(\sin(kx)\) みたいに、\(x\) がどこまで行っても同じ振幅で振動し続ける。それだと「波がどこにあるか」は決まらない……。でも逆に、波を狭い範囲に閉じ込めたいとき、なぜ「いろいろな波長」が必要になるんですか？
🟡 リナ: いい質問ね。身近な例で考えてみましょう。高校物理で「うなり」を習ったでしょう？ 振動数がわずかに異なる 2 つの音叉を同時に鳴らすと、音が大きくなったり小さくなったりする。あれは 2 つの波が重なって、ある時刻では強め合い、別の時刻では弱め合うから。
🔵 カイ: あ、空間でも同じことが起こるってことですか？
🟡 リナ: その通り。うなりは「時間方向」で振幅が変動する現象だけど、全く同じ数学が「空間方向」にも使える。具体的にイメージしてみて。波長がわずかに異なる 2 つの波——たとえば波長 10 cm の波と波長 11 cm の波——を空間で重ねると、ある場所では山と山が揃って振幅が大きくなり、別の場所では山と谷が打ち消し合って振幅が小さくなる。ちょうど、うなりで音が大きくなったり小さくなったりするのと同じことが、空間上の位置に沿って起こるの。
🔵 カイ: あ、空間版のうなりか！ 2 つの波長を混ぜるだけでも「ここでは振幅が大きく、あそこでは小さい」という偏りが生まれるんですね。でも、うなりって周期的に繰り返しますよね？ それだけで一箇所に集中させられるんですか？
🟡 リナ: いい着眼点ね。実は 2 つだけだと、うなりと同じで強弱が周期的に繰り返されてしまう——つまり「一箇所だけ」に集中させることはできないの。でも 3 つ、4 つ……と波長の種類を増やしていくと、ある一箇所では全部の波が山を揃えて強め合い、それ以外の場所ではバラバラの位相になって打ち消し合うようにできる。
⚪ メイ: 波長の種類が多いほど「打ち消し」が効率的になって、局在が鋭くなるのね。
🟡 リナ: そう。なぜかというと、波長が少しずつ違う波は場所ごとに位相のずれ方が異なるから、「全員が揃う場所」以外では、ある波が山のとき別の波は谷、というように互いに打ち消し合うの。波長の種類が多いほど「打ち消し」が効率的になって、振幅が集中する領域がどんどん狭くなるの。つまり、狭い範囲だけに収まっている波を作ろうとすると、たくさんの波長の波を重ね合わせる必要がある——波長が一つに定まらなくなる。これは波の数学的性質であって、量子力学とは独立に成り立つ事実よ。局在した波は単一の波長では表せないから、波長が不確定になる。しかも、閉じ込める範囲が狭いほど、より多くの波長成分が必要になるの。
🔵 カイ: 波の性質だけで「局在 ↔ 波長の不確定さ」が決まるんですね。量子力学以前の話なのか……。
🟡 リナ: そう。そしてここで de Broglie の関係式 \(p = h/\lambda = \hbar k\) を思い出して。波長の不確定さは、そのまま運動量の不確定さに翻訳されるの。つまり：
- 位置が狭い範囲に確定している → 波が局在している → 波長（=運動量）が不確定
- 運動量が確定している → 波長が一定 → 波が広がっている → 位置が不確定

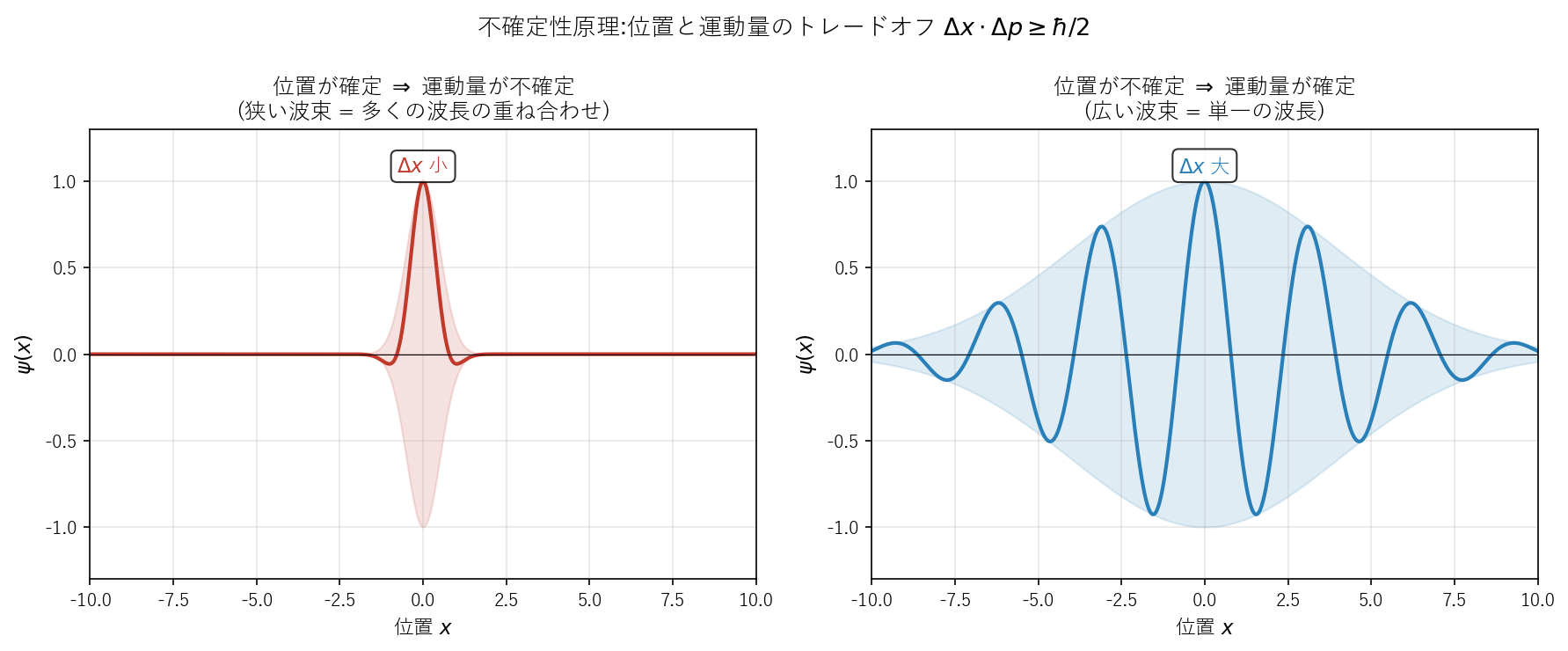

これを視覚的に確認してみましょう。図 2.7「波束の局在性と波長（運動量）の関係」 を見てちょうだい。左が「狭い波束」——多くの波長を重ね合わせて一箇所に集中させたもの——で、位置は確定しているけれど波長成分がたくさん混ざっている（=運動量が不確定）。右が「広い波束」——ほぼ単一波長の正弦波に近いもの——で、運動量は確定するけれど波がどこにあるか分からない（=位置が不確定）。左右を見比べてみて。
図 2.7: 波束の局在性と波長（運動量）の関係。左: 狭い波束は多くの波長成分を重ね合わせないと作れないため、運動量が不確定。右: 広い波束は単一波長に近く、運動量が確定するが位置は不確定。これが Heisenberg の不確定性関係 \(\Delta x\cdot\Delta p\geq\hbar/2\) の直感的意味。
🔵 カイ: 位置と運動量を同時に正確には決められない……！ でもそれって、測定器の精度が足りないだけじゃないんですか？ もっと良い装置を作れば両方正確に測れるのでは？
🟡 リナ: その疑問は自然だけれど、答えは「いいえ」。これは測定技術の限界ではなく、自然界の根本的な性質なの。de Broglie の関係式 \(p = \hbar k\) が正しい限り、波の数学的性質として位置と運動量の同時確定は原理的に不可能。定量的には Heisenberg (ハイゼンベルク) の不確定性原理として：
この不等式の厳密な導出は第 8 章で行うわ。
⚪ メイ: de Broglie 波長の式が、不確定性原理の種になっているのね。
原子の安定性との関係¶
🟡 リナ: 第 1 章で「なぜ電子は原子核に落ち込まないのか」という問題を提起したわね。不確定性原理を使うと、これに直感的な答えが出せるの。
電子が原子核の近く（半径 \(a\) の領域）に閉じ込められているとすると、位置の不確定さは \(\Delta x \sim a\)。不確定性原理 \(\Delta x \cdot \Delta p \geq \hbar/2\) から、運動量の不確定さは少なくとも：
（ここでは桁の見積もり——オーダー見積もり——なので、\(1/2\) のような数値因子は気にせず \(\Delta p \sim \hbar/a\) として進めるわ。「\(\sim\)」は「桁として同程度」という意味で、2 倍や \(1/2\) 倍の違いは無視するの。最終的に得られる原子サイズの桁が正しいかどうかが大事なの。）
🔵 カイ: 運動量の不確定さがあるのは分かりましたけど、それがなぜ運動エネルギーにつながるんですか？ 不確定なだけで、実際にエネルギーを持っているわけじゃないのでは？
🟡 リナ: いい疑問ね。ここで重要なポイントがあるの。電子が半径 \(a\) の領域に閉じ込められているなら、運動量の平均値はゼロ（どの方向にも偏らない）——箱の中で跳ね回るボールを想像して。右に行ったり左に行ったりするから平均速度はゼロだけど、速さ（速度の大きさ）はゼロじゃないわよね。
🔵 カイ: あ、なるほど。平均がゼロでも、実際には動いているから運動エネルギーはある！
🟡 リナ: そう。運動エネルギーは \(p^2/(2m_e)\) だから、運動量の「大きさ」がゼロでなければエネルギーも残る。テストの点数で例えると、+50 点の人と −50 点の人がいるクラスを考えて。平均点は \((50 + (-50))/2 = 0\) だけど、点数の二乗の平均は \((50^2 + (-50)^2)/2 = 2500\) でゼロにならないでしょう？
🔵 カイ: あ、本当だ。平均がゼロでも、二乗の平均はゼロにならない！
🟡 リナ: 同じように、運動量の平均がゼロでも、ばらつき \(\Delta p\) があれば「\(p^2\) の平均」は \((\Delta p)^2\) 程度になる。ここで物理学では平均を山括弧 \(\langle \cdot \rangle\) で表す慣習があるの——たとえば \(\langle p \rangle\) は「\(p\) の平均値」、\(\langle p^2 \rangle\) は「\(p^2\) の平均値」という意味。\(\Delta p\) はばらつきの幅（統計学で言う標準偏差）よ。一般に「二乗の平均 = 平均の二乗 + ばらつきの二乗」、つまり \(\langle p^2 \rangle = \langle p \rangle^2 + (\Delta p)^2\) が成り立つの。
🔵 カイ: それはどこから来る式ですか？
🟡 リナ: 高校の統計で「分散 = (各データ − 平均)\(^2\) の平均」を習ったでしょう？ あれを式で書くと \(V = \langle (X - \mu)^2 \rangle\) ね。括弧を展開すると \(\langle X^2 - 2\mu X + \mu^2 \rangle = \langle X^2 \rangle - 2\mu\langle X \rangle + \mu^2\) で、\(\langle X \rangle = \mu\) だから \(V = \langle X^2 \rangle - \mu^2\) になる。移項すれば \(\langle X^2 \rangle = \mu^2 + V\) ——つまり「二乗の平均 = 平均の二乗 + ばらつきの二乗」。
🔵 カイ: あ、さっきのテストの例で確認すると……平均 \(\mu = 0\)、ばらつき \(\Delta X = 50\) だから、\(\langle X^2 \rangle = 0 + 50^2 = 2500\)。直接計算しても \((50^2 + 50^2)/2 = 2500\) で一致する！
🟡 リナ: そう。だから \(\langle p \rangle = 0\) なら \(\langle p^2 \rangle = (\Delta p)^2\) になる。運動エネルギーは \(T = p^2/(2m_e)\) だから、その平均は \(\langle T \rangle = \langle p^2 \rangle/(2m_e) = (\Delta p)^2/(2m_e)\) になるの。
⚪ メイ: ばらつきがそのまま運動エネルギーの源になるのね。
🟡 リナ: 完璧な整理よ。\(\Delta p \sim \hbar/a\) を代入すると：
一方、Coulomb (クーロン) 引力による位置エネルギーは（高校で習う \(V = kq_1 q_2/r\) で \(k = 1/(4\pi\varepsilon_0)\)、原子核の電荷 \(q_1 = +e\)、電子の電荷 \(q_2 = -e\) としたもの）：
全エネルギー \(E = T + V\) を \(a\) の関数として見ると：
🔵 カイ: \(a\) を小さくすると位置エネルギーは下がるけど、運動エネルギーが \(1/a^2\) で上がるから……小さくしすぎると逆にエネルギーが増えちゃうんですね！ つまり「落ち込めない」ってこと？

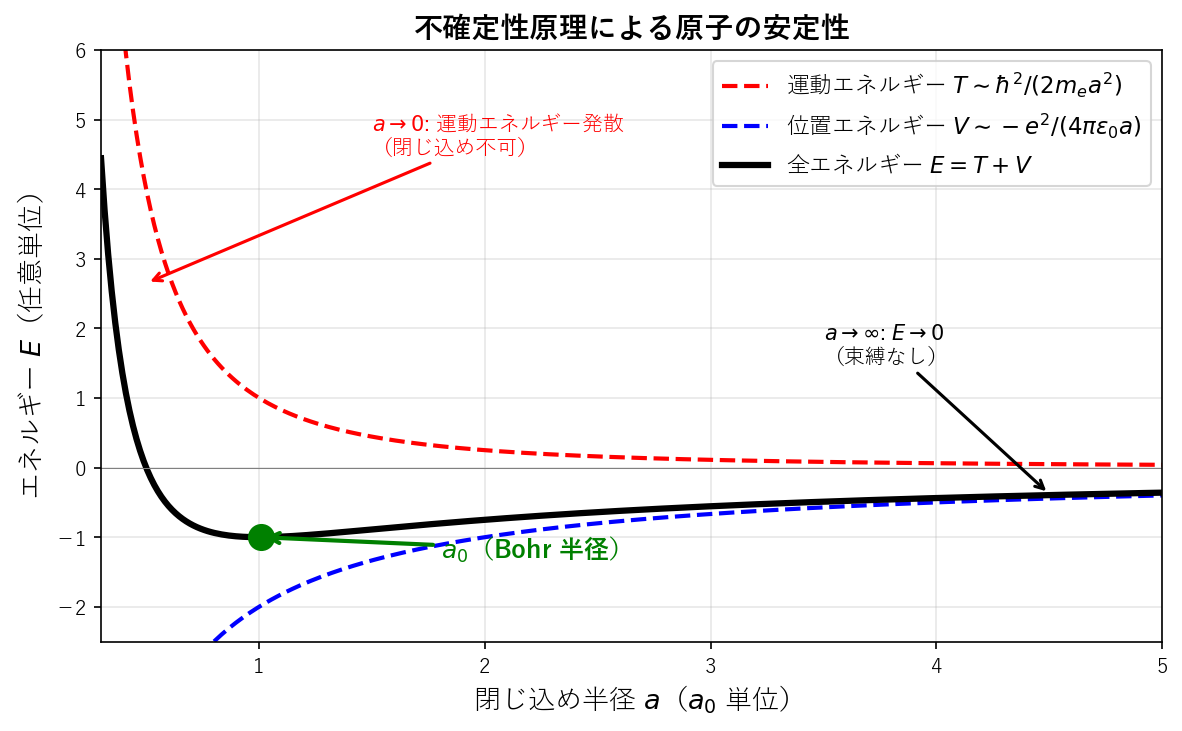

🟡 リナ: その通り。図 2.8「不確定性原理による原子の安定性」 のグラフを見てちょうだい。\(a\) が小さい領域では運動エネルギーが \(1/a^2\) で発散し、\(a\) が大きい領域では位置エネルギーの利得が減る。この 2 つの競合により、全エネルギーには最小値が存在するの。
図 2.8: 不確定性原理による原子の安定性。閉じ込め半径 \(a\) を小さくすると運動エネルギー \(T \sim \hbar^2/(2m_e a^2)\) が急増し、大きくすると位置エネルギーの利得が減る。全エネルギー \(E = T + V\) の最小点が Bohr 半径 \(a_0\) を与える。
🟡 リナ: \(E(a)\) を最小化してみましょう。\(a^{-2}\) を \(a\) で微分すると \(-2a^{-3}\)、\(a^{-1}\) を微分すると \(-a^{-2}\) だから（べき関数の微分 \((a^n)' = na^{n-1}\) を使っただけよ）、\(dE/da = 0\) を計算するわ。第 1 項の微分は \(\frac{\hbar^2}{2m_e} \times (-2a^{-3}) = -\frac{\hbar^2}{m_e a^3}\)、第 2 項 \(-\frac{e^2}{4\pi\varepsilon_0}\cdot a^{-1}\) を微分すると、\(-\frac{e^2}{4\pi\varepsilon_0} \times (-1)\cdot a^{-2} = +\frac{e^2}{4\pi\varepsilon_0 a^2}\) だから（マイナス × マイナス = プラスよ）：
🔵 カイ: これをゼロと置いて \(a\) について解けばいいんですね。
🟡 リナ: そう。整理すると：
両辺に \(a^3\) をかけると：
したがって：
⚪ メイ: オーダー見積もりだけで水素原子のサイズが出てくるのは驚きね。
🟡 リナ: これは Bohr (ボーア) 半径と呼ばれる値で、水素原子の大きさの目安よ。不確定性原理のおかげで、電子は原子核に落ち込めない——落ち込もうとすると運動エネルギーが発散するから。これは厳密な導出ではなく「見積もり」だけれど、正しいオーダーの答えが出る。厳密な計算は第 16 章（水素原子）で行うわ。
✅ 理解度チェック: 不確定性原理によれば、電子を半径 \(a\) の領域に閉じ込めると運動エネルギーはどのように振る舞うでしょうか？
答え
運動エネルギーは \(T \sim \hbar^2/(2m_e a^2)\) のように \(a^2\) に反比例して増大する。\(a\) を小さくするほど運動エネルギーが急激に大きくなるため、電子を無限に小さい領域に閉じ込めることはできない。
2.8 この章のまとめ¶
🟡 リナ: 今日の内容をまとめましょう。
Einstein-de Broglie の関係式¶
すべての物質粒子に対して、以下の関係が成り立つ：
実験的確認¶
表 2.5: Einstein–de Broglie 関係式の実験的確認
| 実験 | 年 | 確認したこと |
|---|---|---|
| Compton 散乱 | 1923 | 光子の運動量 \(p = h/\lambda\) |
| Davisson-Germer | 1927 | 電子の de Broglie 波長 \(\lambda = h/p\) |
| G. P. Thomson | 1928 | 電子線の回折リング |
| 中性子回折 | 1936〜 | 中性子の波動性 |
| \(\mathrm{C}_{60}\) 回折 | 1999 | 巨大分子の波動性 |
核心的メッセージ¶
- 物質粒子は波動性を持つ — これは実験的事実
- 波動性は確率振幅の波として記述される — 粒子そのものが「広がる」のではない
- 検出は常に粒子として一点で起こる — 確率振幅の絶対値の二乗が検出確率を与える
- de Broglie の関係式は不確定性原理の根源 — \(p = \hbar k\) により、波の局在性と運動量の確定性がトレードオフになる
- 新しい数学的枠組みが必要 — 「波か粒子か」の二項対立を超える記述法
次章予告¶
🟡 リナ: 次の章では、波動粒子二重性の最も劇的な舞台——二重スリット実験——を詳しく分析するわ。電子を一個ずつスリットに通すと何が起こるか。「確率振幅」がどのように干渉するか。そして、観測が結果をどう変えるか。
🔵 カイ: 第 1 章の最後に予告されていた「決定論と実在論の崩壊」ですね。
🟡 リナ: そう。二重スリット実験は Feynman (ファインマン) が「量子力学のすべての謎はここに集約される」と言った実験よ。de Broglie 波長の概念を手に入れた今、いよいよその核心に踏み込める。
⚪ メイ: 確率振幅が干渉するとはどういうことか——それが次章のテーマね。
練習問題¶
📝 練習問題:
- Compton 散乱の波長変化の計算 → 問題 B-2. Compton 散乱の式 (2.1) において、散乱角 のときの波長変化 を求めよ
- 様々な粒子の de Broglie 波長の計算 → 問題 B-3. 質量 kg の陽子が速度 m/s で運動しているとき、de Broglie 波長 を求めよ
- Davisson-Germer 実験の再現計算 → 問題 M-2. Davisson-Germer 実験の再現計算
- Bragg 条件を用いた電子線回折の計算 → 問題 M-4. Bragg 条件を用いた電子線回折の解析
参考文献¶
- R. P. Feynman, R. B. Leighton, M. Sands, The Feynman Lectures on Physics, Vol. III, Ch. 1–2（波動粒子二重性と不確定性原理の直感的議論）
- 広江克彦『趣味で量子力学』Ch. 2–3（de Broglie 波と波動粒子二重性の丁寧な解説）
- D. J. Griffiths, Introduction to Quantum Mechanics, 3rd ed., Ch. 1（de Broglie 関係式の紹介と統計的解釈）
- C. Rovelli, Reality Is Not What It Seems, Ch. 6（光量子仮説と物質波の歴史的文脈）
このページについてフィードバック
分からなかった箇所、誤りの指摘、改善提案などをお寄せください。
